7. Módulo Tracert



Este módulo representa la implementación gráfica de la herramienta tracert, que permite conocer la secuencia de nodos por los cuales transita un paquete antes de llegar a su destino.



7.1 Campos y opciones del módulo Tracert



Este módulo cuenta con cinco campos que permiten especificar algunos valores que determinan el comportamiento de la herramienta. Dichos campos son explicados a continuación:



·      Hacer Traza a: Permite especificar la dirección IP o el nombre del host al cual se le desea realizar la traza.

·      Versión del Protocolo IP: Esta opción permiten especificar sobre cuál versión del protocolo IP se va a realizar la traza.

·      Saltos máximos: Permite especificar un valor numérico comprendido entre 1 y 255, que determina la cantidad máxima de nodos a mostrar antes de alcanzar al nodo final. Si durante el proceso se alcanza este número de saltos se detendrá la traza en ese punto.

·      Tiempo de espera: Especifica el tiempo que se debe esperar antes de considerar que una de las respuestas se ha perdido. El rango válido para esta opción se encuentra entre 200 y 10000 milisegundos.

·      Resolver direcciones de hosts: Al seleccionar esta opción se especificará el nombre del host en cada salto adicional a la dirección IP del mismo.



7.2 Inicio de la traza



Luego que se especifiquen todos los valores se debe presionar el botón “Enviar” para comenzar la ejecución de la traza. Durante el proceso, el botón “Enviar” será sustituido por el botón “Detener” y el mismo debe ser presionado en caso que se desee detener el proceso.

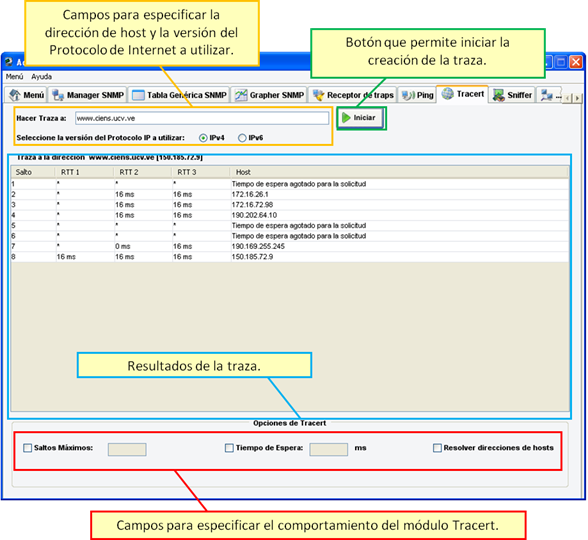

En la Figura 7.1 se puede apreciar una vista del módulo Tracert luego de haber finalizado la traza hacia el host www.ciens.ucv.ve.



Figura 7.1: Vista del módulo Tracert.
