3. Tabla Genérica SNMP



Este módulo permite ver la información de una tabla de la MIB de un agente ordenada por columnas. Este módulo puede ser invocado directamente desde el menú o desde el Manager SNMP a través de la ejecución de la operación Vista en Tabla.



3.1 Configuración de la conexión SNMP



Para comenzar a utilizar este módulo lo primero que se debe hacer es pulsar el botón “Configurar”, que muestra una ventana que permite especificar los valores para la conexión SNMP. Los datos que se deben suministrar para la conexión son similares a los campos explicados en la sección 2.2.1.



En la Figura 3.1 se muestra una vista del módulo Tabla Genérica SNMP y de la ventana de configuración que se despliega al pulsar el botón “Configurar”.



Figura 3.1: Vista del módulo Tabla Genérica y de la ventana de configuración.



Luego de configurar los parámetros para la conexión SNMP, se debe pulsar el botón “Aceptar” de la ventana de configuración, que habilitará los botones “Iniciar” y “Limpiar” del módulo Tabla Genérica SNMP.



3.2 Consulta de una tabla SNMP



Para iniciar el proceso de creación de la tabla SNMP se debe especificar el OBJECT IDENTIFIER de la tabla a consultar en el campo “Object ID de la tabla”. Este valor debe coincidir con el OID previo al Entry de la tabla a consultar. Por defecto, se coloca el valor 1.3.6.1.2.1.2.2 que corresponde con el OBJECT IDENTIFIER definido en la MIB-II que permite consultar la tabla de interfaces de un dispositivo.

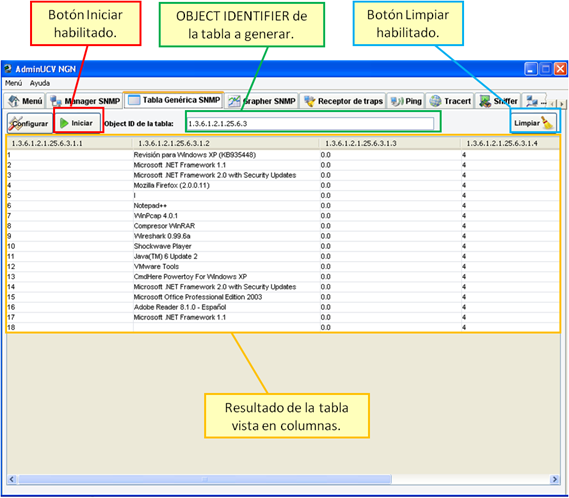

En la Figura 3.2 se puede apreciar el resultado obtenido al generar la tabla hrSWInstalledTable (cuyo OID es 1.3.6.1.2.1.25.6.3 perteneciente a la MIB Host-Resources) del host 192.168.30.133. Dicha tabla muestra los programas que se encuentran instalados en el agente consultado.



Figura 3.2: Módulo Tabla Genérica luego de generar la tabla hrSWInstalledTable.



Si se desea cancelar el proceso de consulta para generar la tabla, se debe presionar el botón “Detener” que sustituye al botón “Iniciar” durante el proceso de consulta.
